Как выбор диэлектрической пленки влияет на характеристики и надежность пленочных конденсаторов

В производстве пленочных конденсаторов электрические характеристики и долговременная надежность в корне зависят от качества диэлектрической пленки. Хотя внешние размеры и номинальные значения легко определить, реальная производительность конденсатора зависит от того, насколько хорошо диэлектрический материал ведет себя при электрических нагрузках, термических циклах и непрерывной работе.

В таких областях применения, как пусковые конденсаторы двигателей, источники питания и промышленная электроника, правильный выбор диэлектрической пленки — это не просто выбор материала, а критически важное инженерное решение, напрямую влияющее на стабильность, эффективность и срок службы.

Роль диэлектрической пленки в пленочных конденсаторах

Диэлектрическая пленка выступает в качестве изолирующей среды между электродами конденсатора и определяет его основные электрические характеристики. Ее свойства напрямую влияют на точность емкости, сопротивление изоляции, диэлектрические потери и выдерживаемое напряжение.

Ключевые электрические параметры, такие как диэлектрическая постоянная (εr) и коэффициент диссипации (tan δ), определяют эффективность накопления и высвобождения энергии конденсатором. Стабильный диэлектрический материал обеспечивает минимальные потери энергии и стабильную работу в различных диапазонах температур и частот.

В практических приложениях диэлектрическая пленка также должна выдерживать многократные электрические нагрузки без деградации. Низкое качество пленки может привести к увеличению потерь, нестабильной емкости и сокращению срока службы — проблемам, которые часто проявляются только после длительной эксплуатации.

Основные электрические свойства диэлектрических пленок

При выборе диэлектрической пленки для конденсаторов необходимо тщательно оценить ряд электрических характеристик:

Диэлектрическая постоянная (εr): определяет значение емкости относительно толщины пленки и площади электрода.

Коэффициент диссипации (tan δ): указывает на диэлектрические потери и тепловыделение.

Прочность на пробой: определяет максимальную выдерживаемую нагрузку по напряжению.

Сопротивление изоляции: влияет на ток утечки и долговременную стабильность.

Для высоконадежных применений крайне важны низкие диэлектрические потери и высокое сопротивление изоляции, обеспечивающие безопасную и эффективную работу в течение длительного срока службы.

Требования к механическим свойствам и качеству поверхности.

Одних только электрических характеристик недостаточно. механическая стабильность и качество поверхности Диэлектрическая пленка играет решающую роль в процессе производства и эксплуатации конденсаторов.

Высококачественная пленочная конденсаторная пленка должна обладать следующими характеристиками:

• Равномерная толщина по всей поверхности рулона.

• Гладкая, без дефектов поверхность

• Стабильная прочность на растяжение, подходящая для намотки.

Поверхностные дефекты, такие как микроцарапины, загрязнения или неравномерность толщины, могут создавать локальные концентрации электрического поля. Эти слабые места повышают риск частичного разряда и деградации диэлектрика, особенно в условиях высокого напряжения или высокой температуры.

Механическая стабильность также имеет важное значение для поддержания стабильного натяжения обмотки и предотвращения деформации во время термических циклов.

Распространенные диэлектрические пленочные материалы, используемые в пленочных конденсаторах

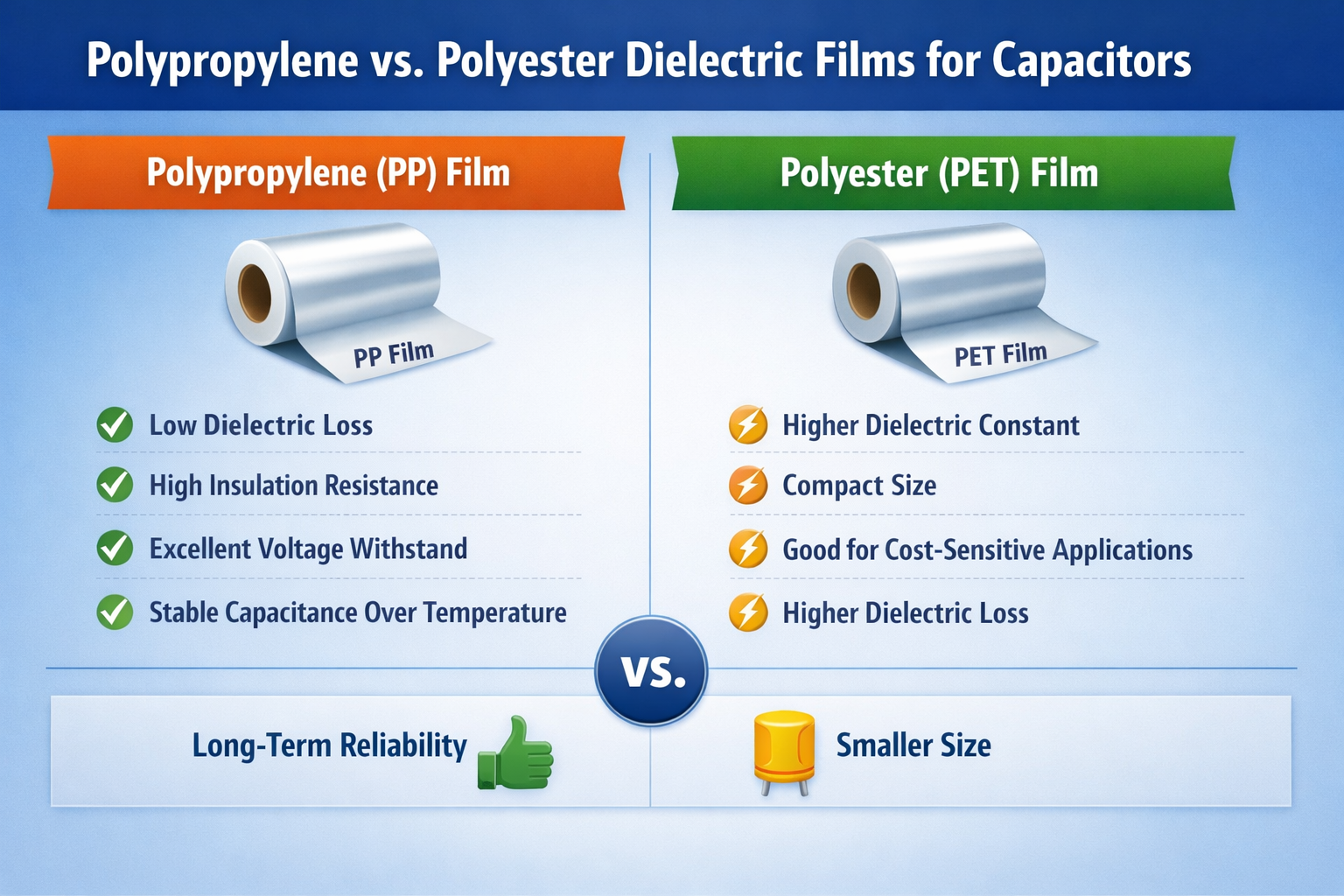

Среди различных диэлектрических материалов, полипропилен (ПП) и полиэстер (ПЭТ) Они наиболее часто используются в пленочных конденсаторах.

Полипропиленовая (ПП) пленка

Полипропиленовая пленка широко используется в высоконадежных и пусковых конденсаторах для двигателей благодаря своим следующим свойствам:

• Низкие диэлектрические потери

• Высокое сопротивление изоляции

• Отличная устойчивость к перенапряжению

• Стабильная емкость в зависимости от температуры

Эти характеристики делают полипропиленовую пленку идеальной для применений, требующих непрерывной работы и длительного срока службы.

Полиэфирная (ПЭТ) пленка

Полиэфирная пленка обеспечивает более высокую диэлектрическую постоянную и меньшие размеры при том же значении емкости. Она часто используется там, где приоритетом являются компактные размеры, хотя обычно демонстрирует более высокие диэлектрические потери по сравнению с полипропиленом.

Выбор между полипропиленовыми (PP) и полиэтилентерефталатными (PET) пленками зависит от требований к применению, условий эксплуатации и ожидаемых характеристик.

Как диэлектрическая пленка влияет на долговременную надежность

Качество диэлектрической пленки напрямую влияет на поведение конденсатора при старении. Со временем такие факторы, как электрическое напряжение, повышение температуры и условия окружающей среды, могут ускорить деградацию диэлектрика, если пленка выбрана неправильно.

Высококачественные диэлектрические пленки помогают обеспечить:

• Стабильная емкость при термических циклах

• Низкие потери при непрерывной работе

• Снижен риск выхода из строя изоляции.

• Увеличенный срок службы

Напротив, некачественные или неподходящие пленочные материалы могут привести к постепенному снижению характеристик, увеличению потерь и, в конечном итоге, к выходу из строя — зачастую спустя долгое время после установки конденсатора в оборудование.

От выбора диэлектрической пленки до контроля процесса производства.

Хотя выбор диэлектрической пленки закладывает основу для характеристик конденсатора, это лишь первый шаг. Для полного раскрытия преимуществ высококачественной пленки необходим строгий контроль качества на протяжении всего производственного процесса.

В компании EVAE диэлектрические пленки тщательно оцениваются не только по электрическим характеристикам, но и по механической прочности и долговременной стабильности. Такой подход гарантирует совместимость выбранных материалов с процессами высокоточного производства и реальными условиями эксплуатации.

Однако даже самая лучшая диэлектрическая пленка не сможет обеспечить оптимальную производительность без надлежащего исполнения производственных процессов. В частности, точность намотки играет решающую роль в преобразовании потенциала материала в надежную работу конденсатора.

Заключение

Выбор диэлектрической пленки является критически важным фактором при проектировании и производстве пленочных конденсаторов. Ее электрические и механические свойства напрямую влияют на производительность, надежность и срок службы.

Выбирая подходящую диэлектрическую пленку и применяя строгий контроль качества, производители могут гарантировать, что пленочные конденсаторы соответствуют требованиям современных промышленных и энергетических применений — не только на этапе первоначального тестирования, но и на протяжении всего срока службы.
